CBSE 10th Science Exam 2021: Check Quick Revision Notes for Chapter 13 (Based on Revised Syllabus)

By | March 24, 2021

सीबीएसई कक्षा 10 विज्ञान अध्याय 13 के लिए त्वरित संशोधन नोट देखें – विद्युत प्रवाह के चुंबकीय प्रभाव। ये नोट पूरी तरह से सीबीएसई कक्षा 10 विज्ञान के संशोधित पाठ्यक्रम के अनुसार तैयार किए गए हैं। विषय वस्तु विशेषज्ञों ने इन विषयों को सभी विषयों (संशोधित पाठ्यक्रम में निर्धारित) को एक स्पष्ट और संक्षिप्त तरीके से प्रस्तुत करने के लिए तैयार किया है जो समझने में आसान हैं और कुछ ही मिनटों में संशोधित किया जा सकता है। ये संशोधन नोट आगामी सीबीएसई कक्षा 10 विज्ञान बोर्ड परीक्षा 2021 की तैयारी के लिए सर्वोत्तम हैं।

सीबीएसई कक्षा 10 विज्ञान के लिए संशोधन नोट्स अध्याय 13 विद्युत प्रवाह के चुंबकीय प्रभाव:

चुंबकीय क्षेत्र: एक चुंबक के आसपास के क्षेत्र, जिसमें चुंबक के बल का पता लगाया जा सकता है, को चुंबकीय क्षेत्र का नाम दिया गया है।

चुंबकीय क्षेत्र रेखाएँ: चुंबकीय क्षेत्र रेखाओं को काल्पनिक रेखाओं के रूप में समझाया जा सकता है जो चुंबकीय रूप से किसी चुंबक के चारों ओर अभिनय करने वाले चुंबकीय क्षेत्र का प्रतिनिधित्व करती हैं।

चुंबकीय क्षेत्र लाइनों के लक्षण:

→ खेत की रेखाएँ उत्तरी ध्रुव से निकलती हैं और दक्षिणी ध्रुव में विलीन हो जाती हैं

→ चुम्बक के अंदर, क्षेत्र रेखाओं की दिशा उसके दक्षिणी ध्रुव से लेकर उसके उत्तरी ध्रुव तक होती है।

→ इस प्रकार चुम्बकीय क्षेत्र रेखाएँ बंद वक्र होती हैं।

→ चुंबकीय क्षेत्र रेखाएं कभी एक दूसरे के साथ नहीं मिलती हैं

चुंबकीय क्षेत्र लाइनों के गुण:

→ चुंबकीय क्षेत्र रेखाओं को खींची गई स्पर्शरेखा चुंबकीय क्षेत्र की दिशा देती है।

→ फ़ील्ड लाइनों की निकटता या घनत्व सीधे क्षेत्र की ताकत के लिए आनुपातिक है।

→ खेत की रेखाएँ उत्तरी ध्रुव से निकलती हैं और दक्षिणी ध्रुव में विलीन हो जाती हैं।

→ चुम्बक के अंदर, क्षेत्र रेखाओं की दिशा उसके दक्षिणी ध्रुव से लेकर उसके उत्तरी ध्रुव तक होती है।

→ चुंबकीय क्षेत्र रेखाएँ बंद वक्र बनाती हैं।

→ चुंबकीय क्षेत्र रेखाएं कभी एक दूसरे के साथ नहीं मिलती हैं।

दाहिने हाथ का अंगूठा नियम:

यदि एक सीधे कंडक्टर को दाहिने हाथ में इस तरह से रखा जाता है कि अंगूठा वर्तमान की दिशा के साथ इंगित करता है तो उंगलियां उसके चारों ओर चुंबकीय क्षेत्र की दिशा में कर्ल करती हैं।

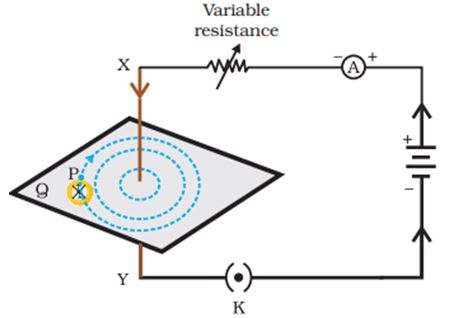

वर्तमान ले जाने वाले कंडक्टर के कारण फ़ील्ड:

जब करंट को सीधे करंट ले जाने वाले कंडक्टर से गुजारा जाता है, तो उसके चारों ओर एक चुंबकीय क्षेत्र उत्पन्न होता है।

चुंबकीय क्षेत्र रेखाओं को चालक के चारों ओर संकेंद्रित वृत्तों के रूप में दर्शाया जाता है।

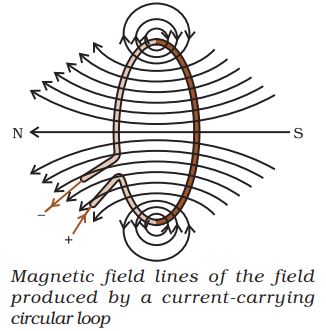

एक परिपत्र लूप के माध्यम से करंट के कारण चुंबकीय क्षेत्र:

→ सर्कुलर लूप का प्रत्येक बिंदु एक स्ट्रेट कंडक्टर के रूप में कार्य करेगा।

→ चुंबकीय क्षेत्र की रेखाएं कंडक्टर के पास होती हैं, जिसका अर्थ है कि लूप की परिधि के पास चुंबकीय क्षेत्र अधिक मजबूत है।

→ चुंबकीय क्षेत्र की रेखाएं एक दूसरे से दूर जाती हैं क्योंकि हम वर्तमान ले जाने वाले लूप के केंद्र की ओर बढ़ते हैं।

→ केंद्र में, चुंबकीय क्षेत्र रेखाएँ सीधी रेखाओं के रूप में दिखाई देती हैं।

एक वर्तमान ले जाने का तार या सोलेनोइड के कारण क्षेत्र

सिलेंडर के आकार में बारीकी से लिपटे अछूता तांबे के तार के कई गोलाकार घुमावों का एक कॉइल एक सोलनॉइड कहा जाता है। जब वर्तमान इसके माध्यम से पारित किया जाता है, तो यह एक बार चुंबक के समान व्यवहार करता है। सोलेनोइड का एक सिरा उत्तरी ध्रुव के रूप में और दूसरा सिरा दक्षिण ध्रुव के रूप में व्यवहार करता है।

सोलेनोइड के अंदर क्षेत्र रेखाएं समानांतर सीधी रेखाओं के रूप में होती हैं। यह इंगित करता है कि क्षेत्र सोलनॉइड के अंदर समान है।

इलेक्ट्रोमैग्नेट:

→ सोलनॉइड के अंदर चुंबकीय क्षेत्र का निर्माण करके बनाए गए चुंबक को विद्युत चुंबक कहा जाता है।

→ यह अस्थायी चुम्बक है जिसे कुंडली में विद्युत धारा के प्रवाह को रोककर आसानी से विघटित किया जा सकता है।

एक करंट ले जाने के कारण चुंबकीय क्षेत्र की ताकत आनुपातिक है:

→ कॉइल में घुमावों की संख्या

→ कुंडली से बहने वाली विद्युत धारा का परिमाण

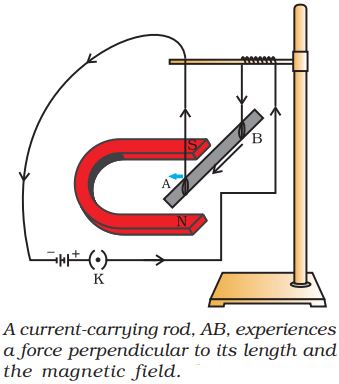

वर्तमान ले जाने वाले कंडक्टर पर बल:

→ जब किसी विद्युत चालक को चुंबकीय क्षेत्र में रखा जाता है, तो यह एक बल का अनुभव करता है।

→ कंडक्टर में विस्थापन अधिकतम होता है जब चुंबकीय क्षेत्र की दिशा में धारा की दिशा समकोण पर होती है।

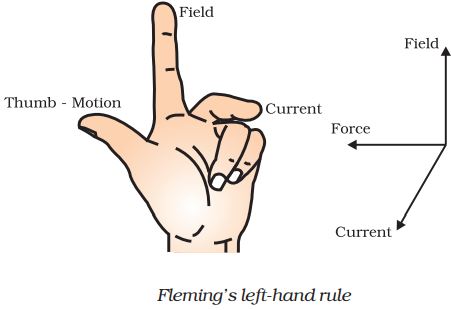

फ्लेमिंग का बायाँ हाथ नियम: इस नियम के अनुसार, अपने बाएं हाथ के अंगूठे, तर्जनी और मध्यमा को ऐसे खींचें कि वे परस्पर लंबवत हों। यदि पहली उंगली चुंबकीय क्षेत्र की दिशा में और दूसरी उंगली वर्तमान की दिशा में इंगित करती है, तो अंगूठा गति की दिशा या कंडक्टर पर बल लगाने की दिशा में इंगित करेगा।

मानव शरीर में दो मुख्य अंग जहां उत्पादित चुंबकीय क्षेत्र महत्वपूर्ण है, हृदय और मस्तिष्क हैं। शरीर के अंदर का चुंबकीय क्षेत्र चुंबकीय अनुनाद इमेजिंग (MRI) नामक एक तकनीक के माध्यम से विभिन्न शरीर के अंगों की छवियों को प्राप्त करने का आधार बनाता है। इन छवियों का विश्लेषण चिकित्सा निदान में मदद करता है।

विद्युत मोटर: एक इलेक्ट्रिक मोटर एक घूर्णन उपकरण है जो विद्युत ऊर्जा को यांत्रिक ऊर्जा में परिवर्तित करता है।

इलेक्ट्रिक मोटर का सिद्धांत: एक विद्युत मोटर इस सिद्धांत पर काम करता है कि जब एक आयताकार आयताकार कुंडल को चुंबकीय क्षेत्र के लंबवत रखा जाता है तो यह एक बल का अनुभव करता है जो इसे लगातार घुमाता है।

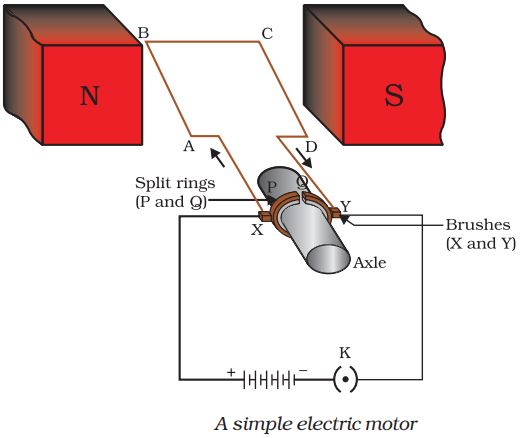

इलेक्ट्रिक मोटर का निर्माण:

→ इसमें अछूता तांबे के तार का एक आयताकार कुंडल ABCD होता है।

→ कुंडली को चुंबकीय क्षेत्र के दो ध्रुवों के बीच लंबवत रखा जाता है।

→ कॉइल के सिरे एक स्प्लिट रिंग के दो हिस्सों P और Q से जुड़े होते हैं। स्प्लिट रिंग एक कम्यूटेटर के रूप में कार्य करता है जो सर्किट में करंट के प्रवाह को उलट देता है।

→ स्प्लिट रिंग के अंदरूनी हिस्से एक एक्सल से जुड़े होते हैं जो घूमने के लिए स्वतंत्र होता है।

→ स्प्लिट रिंग के बाहरी किनारे दो संवाहक स्थिर ब्रश X और Y को स्पर्श करते हैं।

→ ये ब्रश सर्किट को पूरा करने के लिए बैटरी से जुड़े होते हैं।

बिजली की मोटर का काम:

→ कॉइल ABCD में करंट, ब्रश X के संचालन से सोर्स बैटरी से प्रवेश करता है और ब्रश Y के माध्यम से बैटरी में वापस प्रवाहित होता है।

→ करंट A से B तक और फिर C से D तक कॉइल से होकर बहती है। चुंबकीय क्षेत्र की दिशा उत्तर से दक्षिण तक है।

→ फ्लेमिंग के बाएं हाथ के नियम से, हाथ एबी पर अभिनय करने वाला बल इसे नीचे की ओर धकेलता है जबकि हाथ सीडी पर अभिनय करने वाला बल इसे ऊपर की ओर धकेलता है।

→ इस प्रकार कॉइल और एक्सल ओ एंटी-क्लॉकवाइज घूमते हैं।

→ आधा घूमने के बाद, Q ब्रश X को छूता है और P ब्रश Y को छूता है। इसलिए कुंडल में करंट DCBA पथ के साथ उलट हो जाता है।

→ अब, सीडी में धारा D से C तक और AB में B से A तक प्रवाहित होती है।

→ तो, सीडी नीचे की ओर जाती है और एबी ऊपर की ओर बढ़ता है।

→ इस प्रकार, कुंडल और धुरा घूमता रहता है जब तक कि बैटरी बंद न हो जाए।

कम्यूटेटर: एक उपकरण जो एक सर्किट के माध्यम से धारा के प्रवाह की दिशा को उलट देता है उसे कम्यूटेटर कहा जाता है।

कम्यूटेटर का महत्व: इलेक्ट्रिक मोटर्स में, विभाजन की अंगूठी एक कम्यूटेटर के रूप में कार्य करती है। स्प्लिट रिंग का उपयोग कॉइल को एक ही दिशा में घुमाने के लिए करंट के रिवर्स फ्लो के लिए किया जाता है। अन्यथा, विभाजन के अभाव में कुंडली घड़ी की दिशा में आधी और एन्टीक्लॉकवाइज दिशा में आधी घूमती होगी।

वाणिज्यिक मोटर्स का उपयोग करें

(i) स्थायी चुंबक के स्थान पर एक विद्युत चुंबक

(ii) वर्तमान ले जाने वाली कॉइल में संवाहक तार की बड़ी संख्या और

(iii) एक नरम लोहे की कोर जिस पर कुंडल घाव है।

नरम लोहे की कोर, जिस पर कुंडल घाव है, साथ ही कॉइल है, को आर्मेचर कहा जाता है। यह मोटर की शक्ति को बढ़ाता है।

इलेक्ट्रोमैग्नेटिक इंडक्शन: जब एक कंडक्टर (कॉइल) को बदलते चुंबकीय क्षेत्र में रखा जाता है, तो इसमें एक संभावित अंतर प्रेरित होता है, जो सर्किट में एक प्रेरित विद्युत प्रवाह स्थापित करता है। इस घटना को विद्युत चुम्बकीय प्रेरण कहा जाता है।

चुम्बकीय क्षेत्र की दिशा सही कोण पर होने पर प्रेरित धारा उच्चतम पाई जाती है।

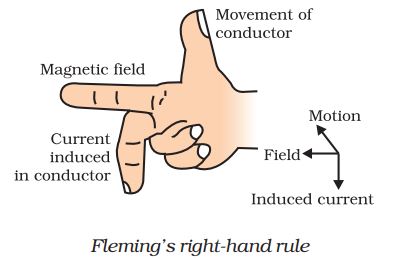

फ्लेमिंग का दाहिना हाथ नियम: इस नियम के अनुसार, दाहिने हाथ के अंगूठे, तर्जनी और मध्यमा को फैलाएं ताकि वे एक दूसरे के लंबवत हों। यदि तर्जनी चुंबकीय क्षेत्र की दिशा को इंगित करती है और अंगूठे कंडक्टर की गति की दिशा को दर्शाता है, तो मध्य उंगली प्रेरित वर्तमान की दिशा दिखाएगी।

अध्याय से हटाए गए विषय:

बिजली पैदा करने वाला
एकदिश धारा
प्रत्यावर्ती धारा: एसी की आवृत्ति
डीसी पर एसी का लाभ
घरेलू बिजली के सर्किट
